本网讯（易迎欣）近日，学院朱文均副教授联合东华大学罗维教授、浙江工业大学陶新永教授、上海大学卜凡兴研究员在能源顶级期刊《Green Energy & Environment》（中科院1区top，IF=14.6, CiteScore：22.0）上发表研究性论文《1T-MoS2 nanosheets with enlarged interlayer spacing vertically bonded on rGO for high-performance lithium-ion capacitors》。朱文均、罗维、陶新永和卜凡兴为论文通讯作者，景德镇陶瓷大学为第一署名单位。

电动汽车和便携式电子设备的快速发展，催生了对高能量密度、高功率密度且长期循环稳定的储能系统前所未有的需求。锂离子电容器（LICs）兼具锂离子电池（LIBs）的高能量密度与超级电容器（SCs）的高功率密度，已成为新一代储能装置的有力候选者。然而，不同反应机制导致正负极之间存在显著的动力学失衡——例如负极锂离子嵌入/脱附速度远低于正极离子吸附/解吸，严重制约了LICs的整体性能。因此，开发具有比容量高、反应动力学优异和结构稳定的负极，对获得高性能LICs至关重要。

本文借助3D定向垂直结构、物相调控和异质复合设计策略，提出了一种简易、绿色的制备方法，实现了三维垂直1T-MoS₂/rGO复合电极的可控制备。系统研究了电极材料的结构演变过程，并提出了一种切实可行的形成机制，最终获得具有优异电化学性能的3D垂直1T-MoS₂/rGO复合电极。考察了其在LIBs和LICs领域的应用，结果表明这种独特结构可获得理想的能量密度、功率密度和循环稳定性，5Ag^-1条件下500次循环后容量为500mAhg^-1，能量密度高达185.7Wh kg^-1，5000次循环后容量依旧保持91.02%。本研究可为高性能电极的设计及构筑提供一种可行策略，同时，所获得材料可广泛应用于电催化制氢、金属离子电池、环境治理等领域。

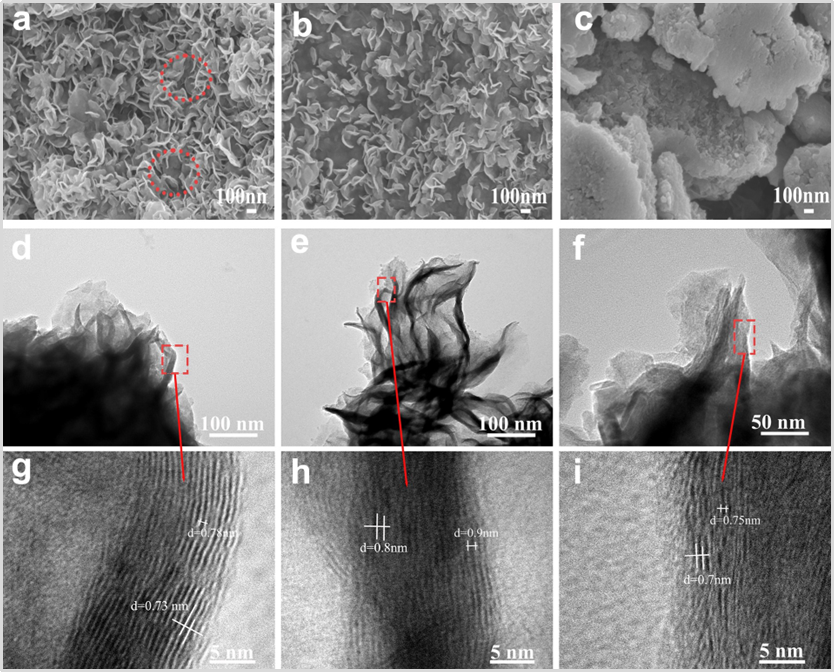

图1. (a-c) 高倍扫描电子显微镜图像，(d-f) 透射电子显微镜图像，(g-i) 高分辨率透射电子显微镜图

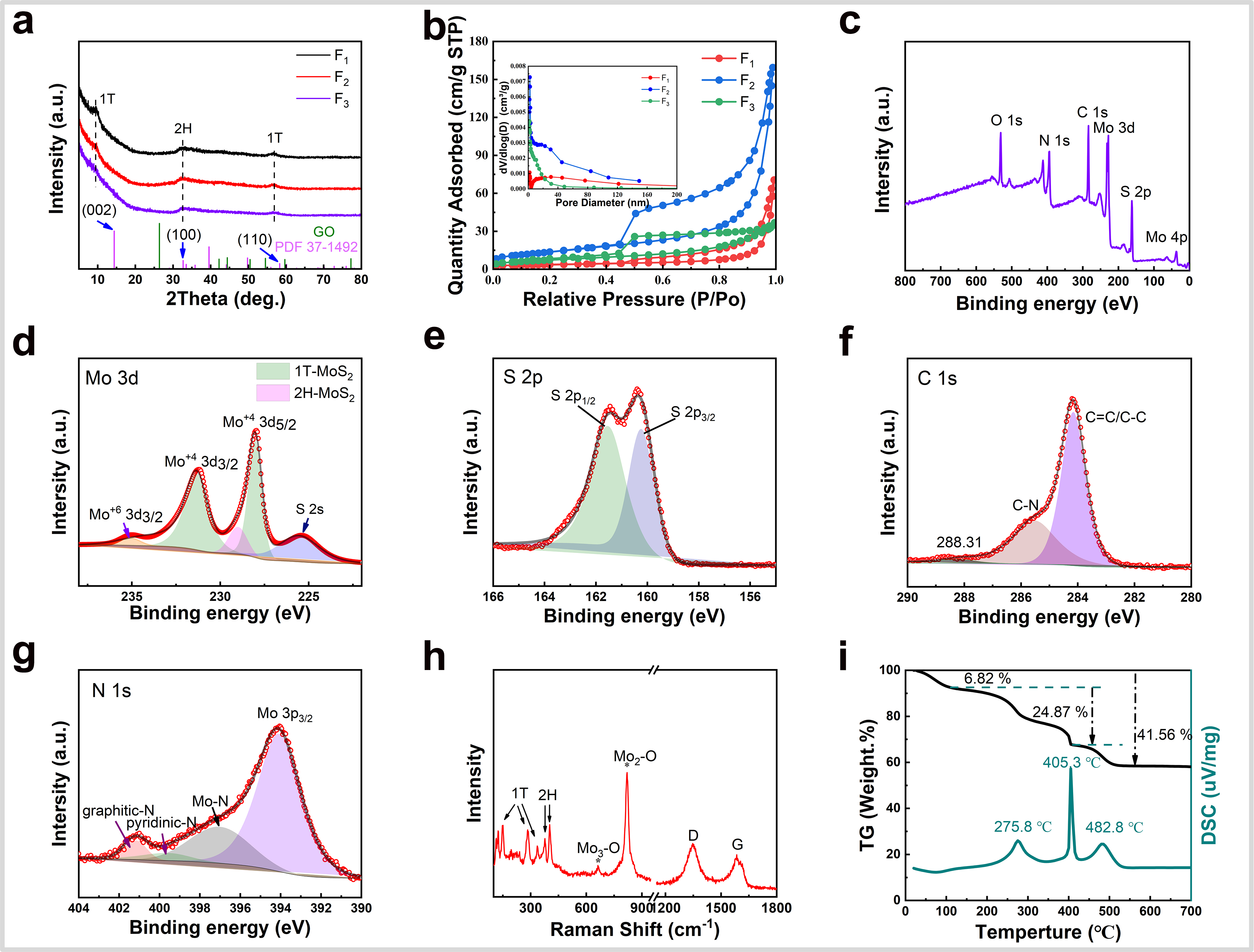

图2. (a) 3D垂直1T-MoS₂/rGO复合材料(F₁-F₃)的XRD图和(b) N₂吸附/解吸等温线(插图是相应的孔径分布)；F₂的(c-g) XPS光谱结果、(h)拉曼光谱和(i) TG-DSC曲线

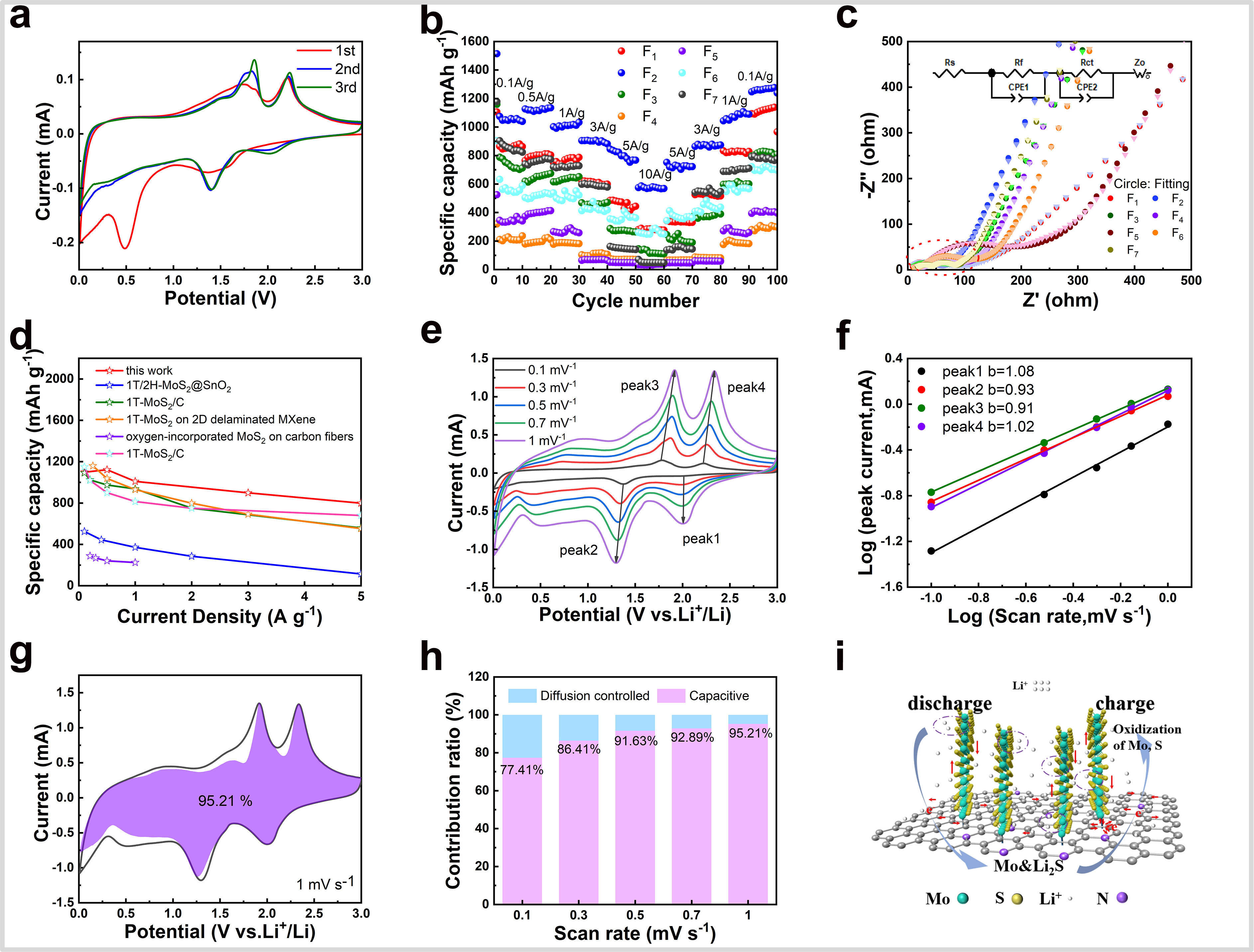

图3. (a) F₂的CV曲线；(b)倍率性能和(c) EIS结果(插图是等效电路)；(d) F₂与现有MoS₂基电极的性能对比图；(e-h) F₂反应动力学研究；(i)结构优势示意图

图4. (a)电荷储存机制，(b) CV曲线，(c)充电/放电结果和(d)不同电流密度下的比电容；(e) Ragone图，(f)循环性能图

（责任编辑：易迎欣 / 审稿：彭恩仁）
